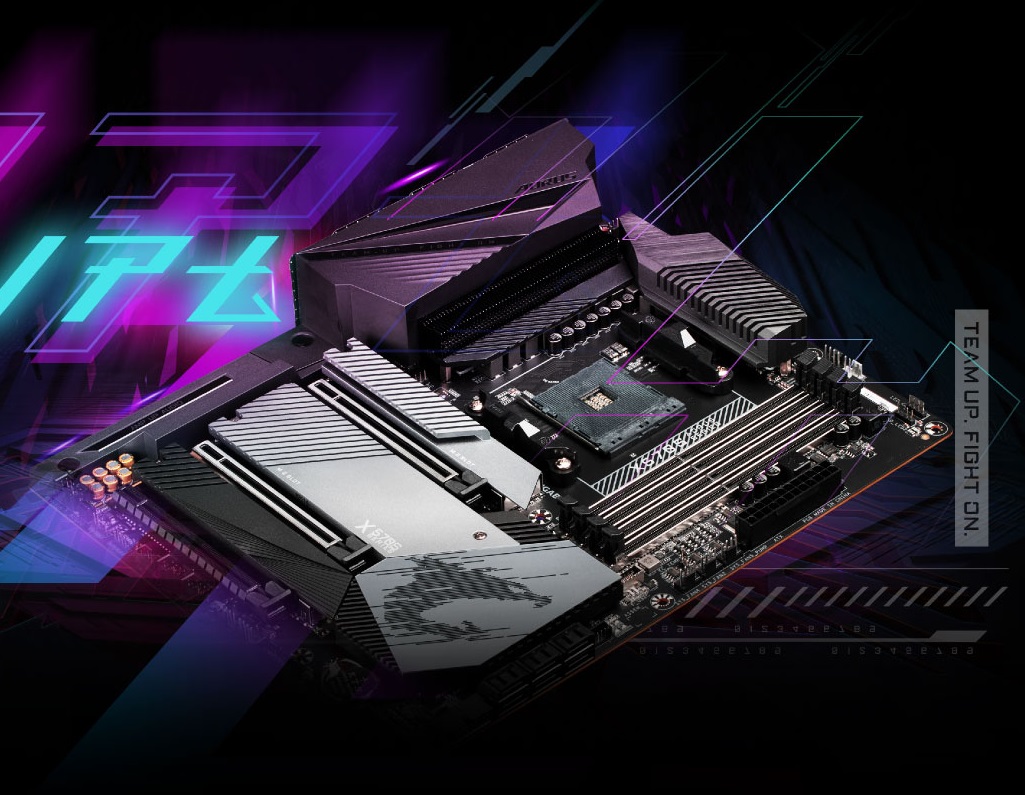

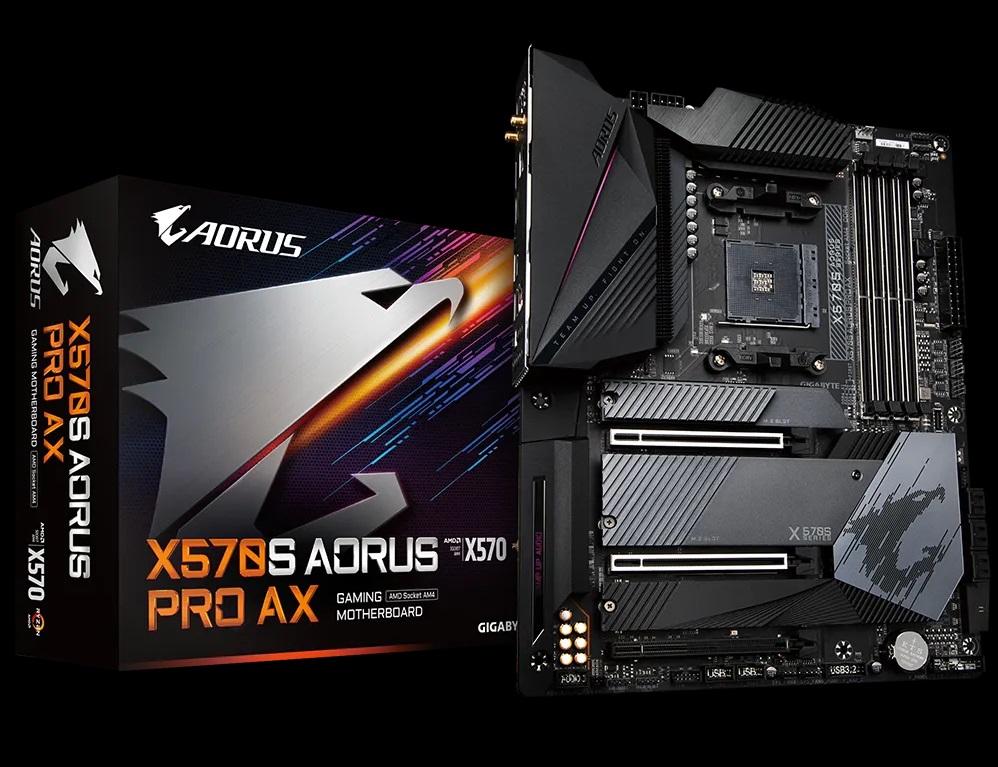

GIGABYTE X570S AORUS PRO AX rev. 1.1 / AMD X570 / AM4 / 4x DDR4 / 3x M.2 / HDMI / USB-C / WiFi / ATX

CPU
Podpora procesorů AMD Ryzen 2000/3000/5000 a 2000/3000/4000/5000 G-série (patice AM4)

Čipová sada
AMD X570

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5400 (OC)/ 5300 (OC)/ 5200 (OC)/ 5100 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3200 (OC)/ 2933/ 2667/ 2400/ 2133 MHz
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)
Dvoukanálová architektura paměti

Sloty
CPU Ryzen 3000/5000
1x PCIe 4.0 x16 slot (x16 režim)
1x PCIe 4.0 x16 slot (x8 režim)
CPU Ryzen 5000G/4000G/2000
1x PCIe 3.0 x16 slot (x16 režim)
1x PCIe 3.0 x16 slot (x8 režim)
CPU Ryzen 3000G/2000G
1x PCIe 3.0 x16 slot (x8 režim)
AMD X570 čipová sada
1x PCIe 4.0/3.0 x16 slot (x4 režim)
Rozhraní 4.0 podporují pouze procesory Ryzen 3000/5000

Grafika
Grafické výstupy na desce jsou funkční pouze při použití s procesory AMD Ryzen s integrovanou grafickou kartou Radeon Vega
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Multi-GPU
Podpora AMD 2-Way CrossFire a Quad-GPU CrossFire technologie

Úložiště
AMD X570 čipová sada
6x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
1x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (SATA a PCIe 4.0/3.0 x4/x2 režim)
1x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (PCIe 4.0/3.0 x4/x2 režim)
Rozhraní 4.0 podporují pouze procesory Ryzen 3000/5000
AMD CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2280/22110 (SATA a PCIe 4.0/3.0 x4/x2 režim)
Rozhraní 4.0 podporují pouze procesory Ryzen 3000/5000

USB
AMD CPU
1x USB 3.2 Gen2 (USB 3.1 Gen2) port na zadním panelu
3x USB 3.2 Gen1 (USB 3.0) port na zadním panelu
AMD X570 čipová sada
1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C port dostupný přes interní USB konektor
3x USB 3.2 Gen2 (USB 3.1 Gen2) typ A port na zadním panelu
4x USB 3.2 Gen1 (USB 3.0) (dostupné přes interní USB konektory)
8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
AMD X570 čipová sada + řadič ASMedia
1x USB 3.2 Gen2x2 typ C port na zadním panelu

Audio
Realtek ALC 1220-VB Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora DTS:X Ultra
Podpora S/PDIF výstupu

LAN
1x Intel 2,5Gigabit LAN řadič

WLAN/ Bluetooth
AMD Wi-Fi 6E RZ608
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.2

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x 4-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
1x konektor ventilátoru vodního chlazení
4x konektor systémového ventilátoru
2x konektor systémového ventilátoru/ čerpadla vodního chlazení
1x konektor LED pásku chladiče procesoru/ RGB LED pásku
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
3x M.2 slot, M Key
6x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C konektor
2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x TPM konektor (podporuje pouze modul GC-TPM2.0_S)
1x konektor pro přídavnou kartu Thunderbolt
1x propojka Clear CMOS
2x konektor teplotního čidla

Konektory na zadním panelu
4x USB 2.0
2x konektor Wi-Fi antény
1x HDMI
4x USB 3.2 Gen2 (USB 3.1 Gen2)
1x USB 3.2 Gen2x2 typ C
3x USB 3.2 Gen1 (USB 3.0)
1x RJ-45
1x optický S/PDIF výstup
5x audio jack

Rozměry
30,5 x 24,4 cm
ATX formát
